RIGOL DS1000Z-E

Willkommen zum vollständigen Benutzerhandbuch der RIGOL DS1000Z-E Serie. Diese Anleitung deckt alle Funktionen der Oszilloskope DS1102Z-E und DS1202Z-E ab.

Hauptmerkmale

• 2 analoge Eingänge mit 100 MHz (DS1102Z-E) bzw. 200 MHz (DS1202Z-E) Bandbreite
• UltraVision-Technologie für hervorragende Signaldarstellung
• Bis zu 30.000 wfms/s Signalerfassungsrate
• Bis zu 60.000 Frames für Echtzeit-Signalaufzeichnung (optional)
• Mehrstufige Graustufenanzeige
• 1 mV/div bis 10 V/div vertikaler Dynamikbereich
• 7.0 Zoll WVGA (800x480) TFT LCD Display
• Parallel-Dekodierung und serielle Dekodierungsoptionen
• Standard-FFT-Funktion
• Pass/Fail Testfunktion

Modellübersicht

Allgemeine Sicherheitsanforderungen

Netzkabel und Stromversorgung

• Ordnungsgemäßes Netzkabel verwenden: Nur für das Gerät vorgesehene Netzkabel benutzen.
• Gerät erden: Das Gerät ist über den Schutzleiter im Netzkabel geerdet.
• Überspannungsschutz: Keine Überspannung (z.B. Gewitter) an das Gerät gelangen lassen.

Tastkopfanschluss

Betriebshinweise

• Nicht ohne Gehäuse betreiben
• Nur spezifizierte Sicherungen verwenden
• Keine blanken Verbindungen berühren
• Ausreichende Belüftung sicherstellen

Messkategorie

Die DS1000Z-E Serie ist für Messungen der Kategorie 1 (CAT I) zugelassen.

Arbeitsumgebung

Allgemeine Überprüfung

1. Transportverpackung prüfen

   Bei Beschädigungen der Verpackung diese aufbewahren bis Vollständigkeitsprüfung abgeschlossen.

2. Gerät überprüfen

   Bei Defekten wenden Sie sich an Ihren RIGOL Vertrieb.

3. Zubehör überprüfen

   Zubehör anhand des Packzettels prüfen.

Vorbereitung für den Einsatz

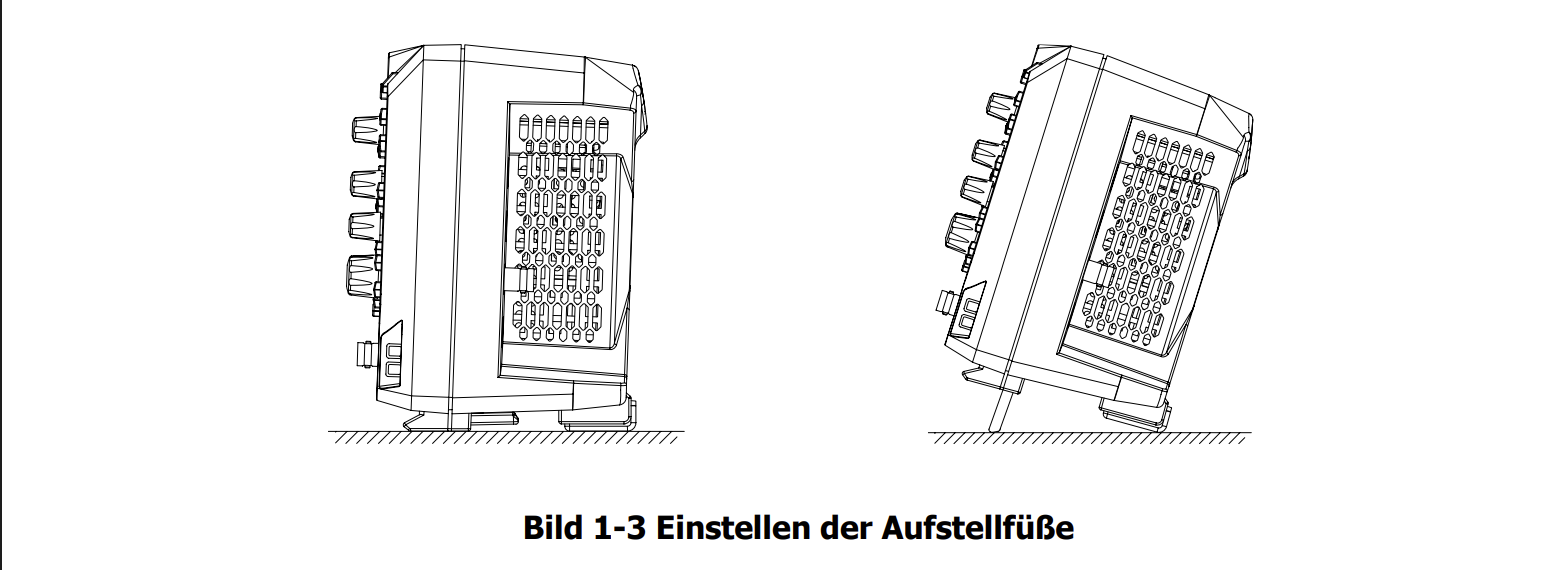

Aufstellfüße einstellen

Das DS1000Z-E hat ausklappbare Aufstellfüße für ergonomisches Arbeiten.

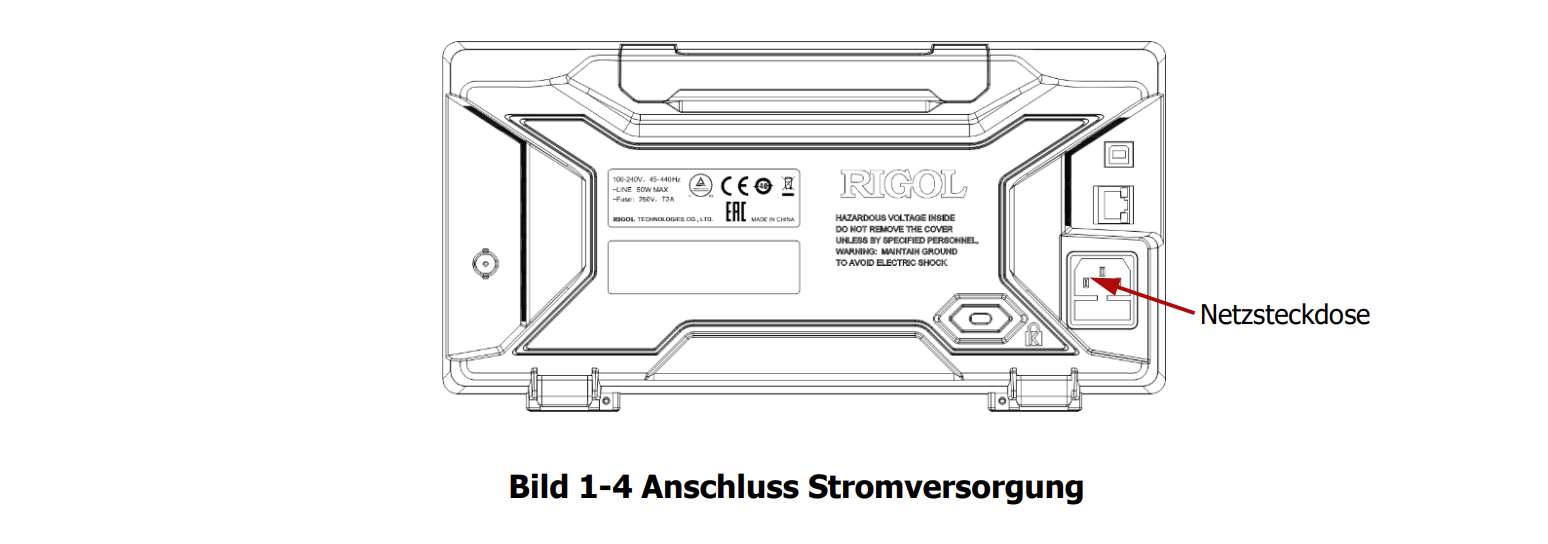

Stromversorgung anschließen

Betrieb mit: 100 bis 240V, 45Hz bis 440Hz

Einschalt-Funktionstest

1. Oszilloskop einschalten

   Taste Power in der linken unteren Ecke drücken.

2. Selbsttest abwarten

   Nach den Selbsttests erscheint die Startseite.

Tastkopf anschließen

Anschluss des Tastkopfs

1. BNC-Stecker verbinden

   Tastkopf mit BNC-Eingangsbuchse verbinden.

2. Masse anschließen

   Masse-Krokodilklemme mit Masseanschluss verbinden.

3. Messpunkt verbinden

   Tastkopfspitze mit Messpunkt verbinden.

Tastkopf Funktionsprüfung

1. Standardeinstellungen

   Storage dann Default drücken.

2. Masse-Krokodilklemme

   Mit Masseklemme des Kompensationssignals verbinden.

3. Tastkopfspitze

   Mit Ausgangsklemme des Kompensationssignals verbinden.

4. AUTO drücken

   Taste AUTO drücken.

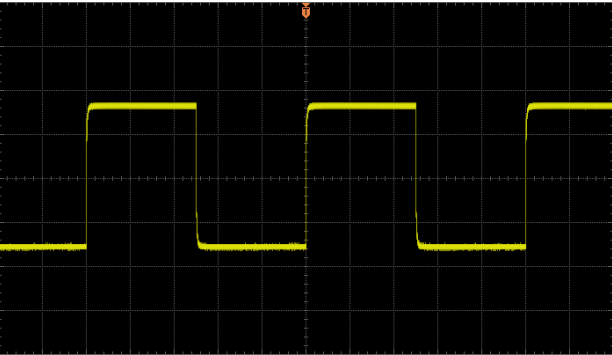

5. Signalform beobachten

   Es sollte ein Rechtecksignal erscheinen.

Tastkopfkompensation

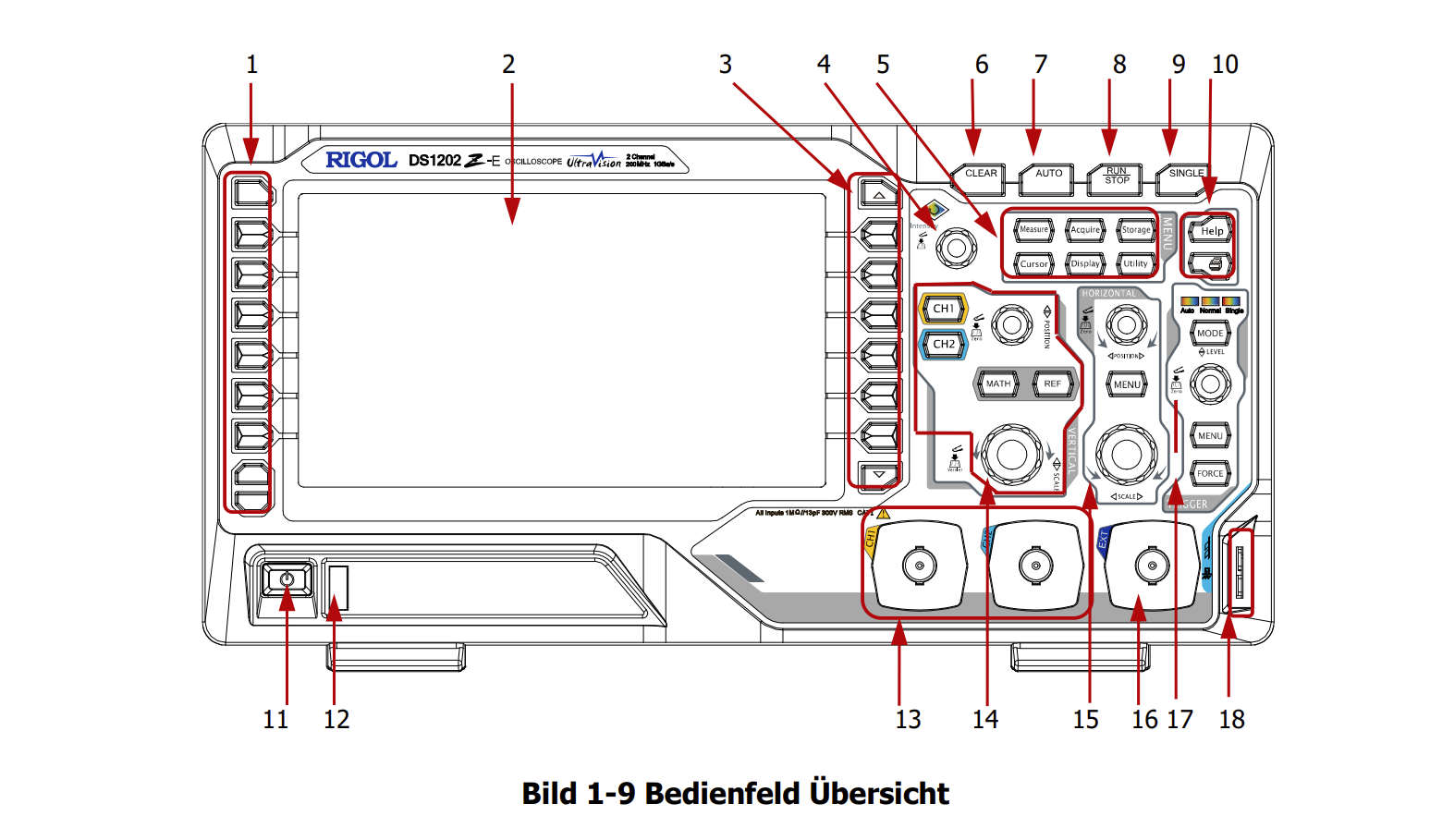

Bedienfeld Übersicht

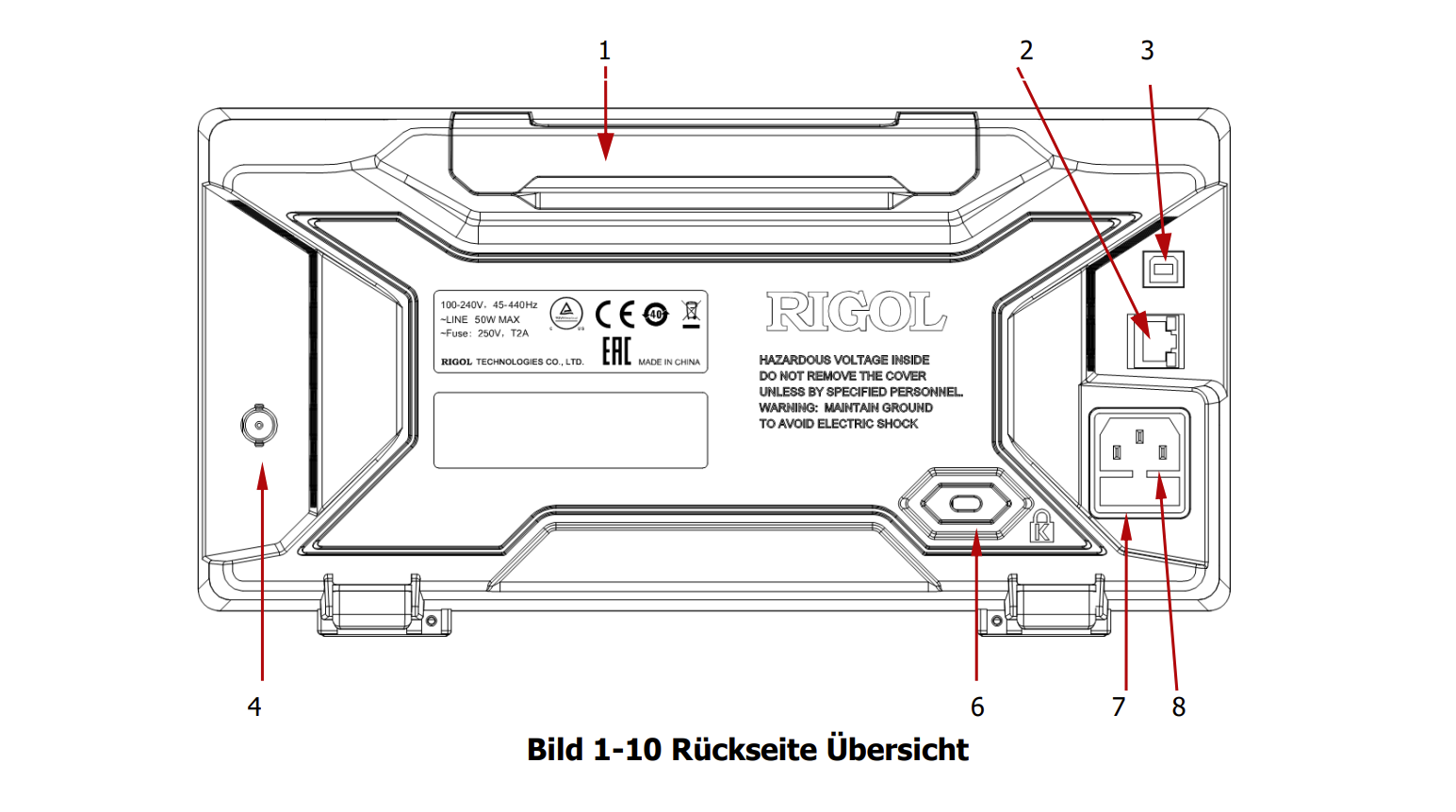

Rückseite Übersicht

• Handgriff: Nach oben ziehen zum Transportieren
• LAN: Fernsteuerung über Netzwerk (LXI-C)
• USB DEVICE: PC oder Drucker Verbindung
• Trigger Out / Pass/Fail: BNC-Ausgang
• Sicherheitsschloss: Kensington-Schloss möglich
• Sicherung: 250V, T2A
• Netzanschlussdose: 100-240V, 45-440Hz

Bedienelemente

Vertikaleinstellung (VERTICAL)

• CH1, CH2: Analogkanäle aktivieren/deaktivieren
• MATH: Mathematische Signaloperationen
• REF: Referenzsignal aktivieren
• POSITION Knopf: Vertikale Position ändern
• SCALE Knopf: Vertikale Skalierung ändern

Horizontaleinstellung (HORIZONTAL)

• POSITION Knopf: Horizontale Position / Triggerposition
• MENU: Horizontal-Einstellmenu öffnen
• SCALE Knopf: Zeitbasiseinstellung

Triggereinstellung (TRIGGER)

• MODE: Auto, Normal oder Single Triggermodus
• LEVEL Knopf: Triggerpegel einstellen
• MENU: Trigger-Bedienmenu
• FORCE: Triggerzwang

Weitere wichtige Tasten

• CLEAR: Alle Signale auf dem Bildschirm löschen
• RUN/STOP: Signalerfassung starten/stoppen (gelb=RUN, rot=STOP)
• SINGLE: Einzeltrigger-Modus
• AUTO: Automatische Signaleinstellung

Benutzeroberfläche

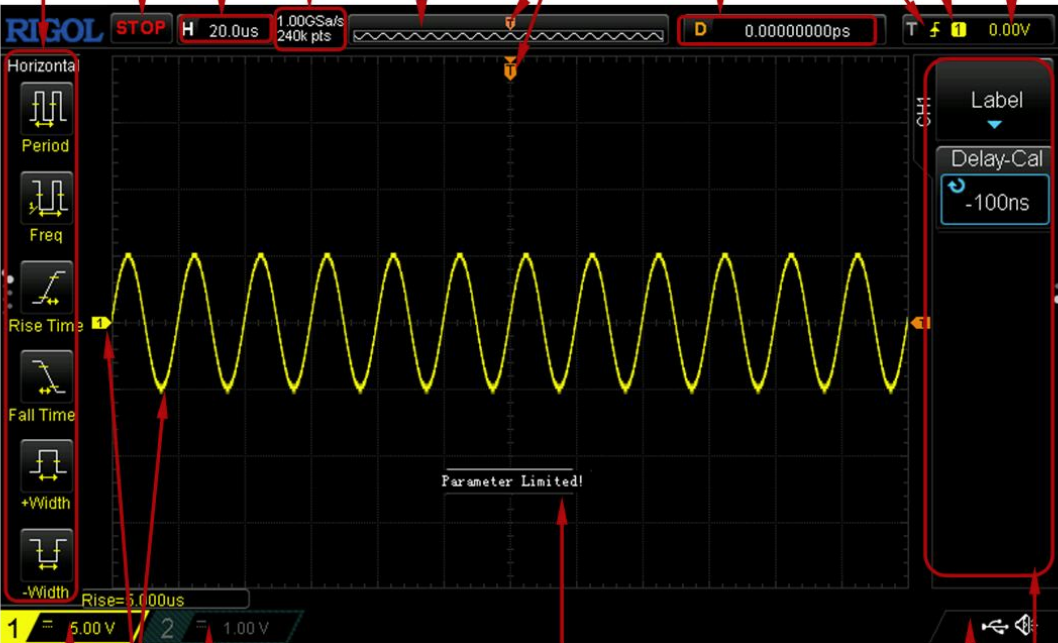

Bildschirmelemente

• Auto Messparameter: 20 horizontale und 17 vertikale Messparameter
• Statusanzeige: RUN, STOP, T-D, WAIT, AUTO
• Horizontale Zeitablenkung: Zeit pro Rastereinheit
• Abtastrate/Speichertiefe: Aktuelle Erfassungsrate
• Signalspeicher: Position des Bildschirmsignals im Speicher
• Trigger-Informationen: Art, Quelle und Pegel
• Kanalskalierung: Spannungswert pro Vertikalskalenteil

Integrierte Hilfe-Funktion

Die integrierte Hilfe-Funktion stellt kontextbezogene Hilfetexte für alle Tasten zur Verfügung.

Bedienung: Taste Help drücken zum Öffnen/Schließen

Das DS1000Z-E besitzt 2 Eingangskanäle (CH1 und CH2), die unabhängig voneinander eingestellt werden können.

Eingangskanal aktivieren

Schließen Sie ein Signal an Kanal 1 an und drücken Sie CH1 im Bedienfeld VERTICAL.

Eingangskopplung

Wählen Sie die optimale Eingangskopplung für Ihr Signal.

Bedienung: CH1 dann Kopplung wählen

Bandbreitenbegrenzung

Bandbreitenbegrenzung reduziert Hochfrequenzrauschen.

• OFF: Volle Bandbreite (alle Frequenzen)
• 20M: Bandbreite auf 20 MHz begrenzt

Bedienung: CH1 dann BW Grenzw.

Tastkopfabschwächung

Dämpfungsfaktor manuell einstellen.

Bedienung: CH1 dann Verhältnis

Signalinvertierung

Bei aktivierter Invertierung wird das Signal um 180 Grad gedreht.

Bedienung: CH1 dann Invers

Vertikalskalierung

Grobeinstellung

Schrittfolge 1-2-5: 1 mV/div dann 2 mV/div dann 5 mV/div dann 10 mV/div usw.

Feineinstellung

Kleinere Schritte für höhere Auflösung.

Bedienung:

• CH1 dann Volts/Div für Modusauswahl
• SCALE Knopf drehen zum Einstellen
• SCALE Knopf drücken zum schnellen Wechsel Grob/Fein

Amplituden-Einheit

Bedienung: CH1 dann Einheit

Kanalmarkierungen

Eigene Kanalbezeichnung (max. 4 Zeichen) vergeben.

Bedienung: CH1 dann Label dann Anzeige und Label Eingabe

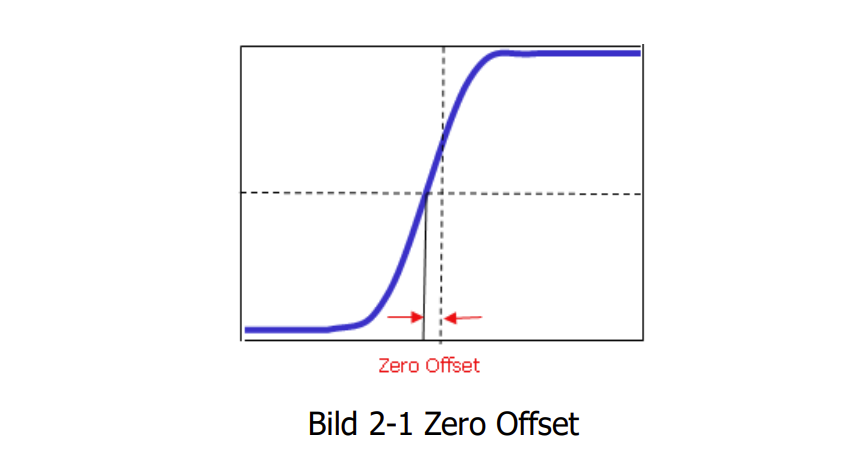

Analog-Kanal-Verzögerungskalibrierung

Kalibrierung der Tastkopfverzögerung für präzise Messungen (-100ns bis +100ns).

Bedienung: CH1 dann Verzög.Kal.

Verzögerte Horizontalablenkung

Vergrößert einen Signalausschnitt für detailliertere Analyse.

Bedienung: MENU im HORIZONTAL Bereich dann Verzögert

Bedienung

• POSITION Knopf: Bereich verschieben
• SCALE Knopf drehen: Vergrößerung ändern
• SCALE Knopf drücken: Ein-/Ausschalten

Zeitbasis Modi

Bedienung: MENU im HORIZONTAL Bereich dann Zeitbasis

YT-Modus (Standard)

• Y-Achse: Amplitude (Spannung)
• X-Achse: Zeit

XY-Modus

Amplituden-Amplituden-Darstellung für Lissajous-Figuren.

• X-Achse: Kanal 1 Spannung
• Y-Achse: Kanal 2 Spannung
• Phasenmessung: theta = arcsin(A/B)

Roll-Modus

Kontinuierliche Darstellung wie auf einem Schreiber.

• Für langsame Signale
• Zeitbasis: 200 ms bis 50 s
• Trigger und Positionierung deaktiviert

Erfassungs-Modi

Bedienung: Acquire dann Modus

Normal

Gleichmäßige Abtastung des Signals. Optimal für die meisten Signalformen.

Spitzenwert (Peak Detect)

Erfasst Minima und Maxima. Ideal für:

• Schnelle Signalanderungen
• Glitch-Impulse
• Runt-Impulse
• Störimpulse

Mittelwert (Average)

Mehrere Erfassungen werden gemittelt. Reduziert unkorreliertes Rauschen.

• Anzahl Erfassungen: 2 bis 1024
• Voraussetzung: Repetierendes Signal
• Je mehr Erfassungen, desto langsamer die Aktualisierung

Hohe Auflösung (High Res)

Mehrere Abtastungen pro Signalintervall werden gemittelt.

• Geringeres Störrauschen
• Verbesserte Auflösung bei langsamen Signalen

Sin(x)/x Interpolation

Aktiviert die dynamische Sinusinterpolation für bessere Signalwiederherstellung.

Bedienung: Sin(x)/x ein-/ausschalten

Abtastrate

Maximal 1 GSa/s. Wird beeinflusst durch:

• Hauptzeitbasis (HORIZONTAL SCALE)
• Speichertiefe

Probleme bei zu niedriger Abtastrate

• Signalverzerrungen: Signalanteile gehen verloren
• Aliasing: Hochfrequente Anteile erscheinen als niedrigere Frequenzen
• Signalverlust: Ganze Signalanteile verschwinden

Speichertiefe

Maximale Speichertiefe: 24 Mpts

Formel: Speichertiefe = Abtastrate x Signaldauer

Bedienung: Acquire dann SpeichTief

Verfügbare Speichertiefen

Anti-Aliasing

Spezieller Algorithmus zur Reduzierung von Aliasing bei niedriger Zeitablenkung.

Bedienung: Acquire dann Anti-Aliasing

Die Triggerfunktion synchronisiert die horizontale Ablenkung für stabile Signaldarstellung.

Triggerquelle

Wählen Sie die Signalquelle für den Trigger:

• CH1, CH2: Analogkanäle
• EXT: Externer Triggereingang
• AC Line: Netzfrequenz

Triggermodi

Bedienung: MODE im TRIGGER Bereich

Auto-Modus

• Automatischer Trigger wenn kein gültiges Triggersignal
• Ideal für unbekannte Signale
• Statusanzeige: AUTO

Normal-Modus

• Trigger nur bei gültigem Triggersignal
• Wartet auf Triggerbedingung
• Statusanzeige: WAIT oder T-D

Single-Modus

• Einzelerfassung bei gültigem Trigger
• Oszilloskop stoppt nach Erfassung
• FORCE erzwingt Trigger

Triggerkopplung

Triggersperrzeit (Holdoff)

Zeit nach einem Trigger, in der kein neuer Trigger ausgelöst wird.

Nützlich bei komplexen, repetierenden Signalen.

Bedienung: MENU dann Einstellen dann Holdoff

Rauschunterdrückung

Reduziert falsche Trigger durch Rauschen.

Bedienung: MENU dann Einstellen dann NoiseReject

Triggerarten

Bedienung: MENU im TRIGGER Bereich dann Type

Flanken-Trigger (Edge)

Triggert bei Flankenübergang über/unter den Triggerpegel.

• Anstiegsflanke: Signal steigt über Pegel
• Abfallflanke: Signal fällt unter Pegel
• Beide: Beide Flankenrichtungen

Impuls-Trigger (Pulse)

Triggert auf Impulse mit bestimmter Breite.

• Größer als: Pulsbreite größer als Vergleichswert
• Kleiner als: Pulsbreite kleiner als Vergleichswert
• Zwischen: Pulsbreite in definiertem Bereich

Einstellbereich: 8 ns bis 10 s

Flankenzeit-Trigger (Slope)

Triggert auf Flanken mit bestimmter Anstiegs-/Abfallzeit.

• Zwei Triggerpegel definieren Messstrecke
• Zeit zwischen den Pegeln wird gemessen

Video-Trigger

Triggert auf Videosignale nach verschiedenen Standards.

Muster-Trigger (Pattern)

Triggert auf logische Kombination der Kanalpegel.

• H: Pegel hoch
• L: Pegel niedrig
• X: Dont Care (ignoriert)
• Flanke: Ein Kanal kann als Flanke definiert werden

Impulsbreiten-Dauer-Trigger (Duration)

Triggert wenn Eingangsbedingungen für bestimmte Zeit erfüllt sind.

Ablaufzeit-Trigger (Timeout) - Optional

Triggert wenn Zeit zwischen Flanken den Timeout überschreitet.

Runt-Trigger - Optional

Triggert auf verkümmerte Impulse, die nicht beide Logikschwellen erreichen.

Fenster-Trigger (Window) - Optional

Triggert wenn Signal den oberen oder unteren Triggerpegel erreicht.

Verzögerter Trigger (Delay) - Optional

Triggert basierend auf Zeitdifferenz zwischen zwei Signalen.

Setup/Hold Trigger

Triggert bei Verletzung von Setup- oder Hold-Zeit bei synchronen Datensignalen.

N-Flanken-Trigger (Nth Edge)

Triggert auf die n-te Flanke nach einem Idle-Zustand.

RS232-Trigger

Triggert auf RS232 serielle Datenmuster.

I2C-Trigger - Optional

Triggert auf I2C Busbedingungen (Start, Stop, Adresse, Daten).

SPI-Trigger - Optional

Triggert auf SPI Busbedingungen.

Triggerausgang

Der BNC-Ausgang auf der Rückseite kann als Triggerausgang konfiguriert werden.

Liefert ein Signal entsprechend der Signalerfassungsrate.

Mathematikfunktionen

Bedienung: MATH dann Math dann Ausdruck

Grundoperationen

FFT (Frequenz-Analyse)

Transformiert Zeitsignale in den Frequenzbereich.

• Fenster: Rectangle, Hanning, Hamming, Blackman, Flattop
• Einheit: dB oder Vrms
• Ansicht: Half oder Full

Logische Operationen

• A&&B: UND-Verknüpfung
• A||B: ODER-Verknüpfung
• A^B: Exklusiv-ODER
• !A: NICHT (Invertierung)

Weitere Funktionen

• Intg: Integral
• Diff: Differential
• Sqrt: Quadratwurzel
• Lg: Dekadischer Logarithmus
• Ln: Natürlicher Logarithmus
• Exp: Exponential
• Abs: Absolutbetrag
• Filter: Low/High/Band Pass/Stop

Automatische Messungen

37 Messparameter verfügbar.

Bedienung: Measure dann Parameter wählen

Zeitparameter (20)

• Periodendauer, Frequenz
• Anstiegszeit, Abfallzeit
• +Impulsbreite, -Impulsbreite
• +Tastverhältnis, -Tastverhältnis
• tVmax, tVmin
• +Pulse Count, -Pulse Count
• +Flanken Count, -Flanken Count
• Verzögerungen (Flanke-Flanke)
• Phasenwinkel

Spannungsparameter (17)

• Vmax, Vmin, Vpp, Vtop, Vbase
• Vamplitude, Vavg, Vrms
• Überschwingen (pos/neg)
• Varianz, Preshoot

Frequenzzähler

Hardware-Frequenzzähler für präzise Messungen.

Bedienung: Measure dann Zähler aktivieren

Genauigkeit: 6-stellig

Messeinstellungen

Bedienung: Measure dann Einstellen

• Quelle: Messkanal wählen
• Region: Messbereich (Bildschirm oder Cursor)
• Schwellen: Obere/mittlere/untere Schwelle (Standard: 90%/50%/10%)

Statistik-Funktion

Zeigt Aktualwert, Mittelwert, Min, Max und Standardabweichung.

Bedienung: Measure dann Statistik

Cursor-Messungen

Bedienung: Cursor

Manueller Modus

Zwei horizontale oder vertikale Cursor manuell positionieren.

• Zeitdifferenz und Frequenz messen
• Spannungsdifferenz messen

Nachlauf-Modus (Track)

Cursor folgen automatisch dem Signal.

• Zeit- und Spannungswerte an Cursorposition
• Zwei unabhängige Cursor möglich

Auto-Modus

Cursor werden automatisch bei automatischen Messungen positioniert.

Parallel-Dekodierung

Dekodiert parallele Busse mit mehreren Datenleitungen.

Bedienung: MATH dann Decode1 oder Decode2

Einstellungen

• CLK: Taktquelle wählen
• Edge: Taktflanke (steigend/fallend)
• Bus Width: Busbreite (1-2 Bits)
• Bit X: Kanal für jedes Bit zuweisen
• Format: Hex, Dezimal, Binaer, ASCII

RS232-Dekodierung (Option)

Dekodiert serielle RS232/UART Kommunikation.

Einstellungen

• TX/RX: Sende-/Empfangskanal
• Baud: Baudrate (300 bis 2M)
• Data Bits: 5, 6, 7 oder 8
• Stop Bit: 1 oder 2
• Parity: None, Odd, Even
• Order: LSB oder MSB first
• Polarity: Normal oder invertiert

Fehleranzeigen

• Parity Error: P?
• Frame Error: F?

I2C-Dekodierung (Option)

Dekodiert I2C (Inter-Integrated Circuit) Bus.

Einstellungen

• CLK: Clock-Leitung
• DATA: Daten-Leitung
• Address Mode: Normal (7-Bit) oder Extended (10-Bit)

Interpretation

• Start/Stop/Restart Bedingungen
• Adresse mit R/W Bit
• Datenbytes mit ACK/NACK

SPI-Dekodierung (Option)

Dekodiert SPI (Serial Peripheral Interface) Bus.

Einstellungen

• CLK: Clock-Leitung
• MISO: Master In Slave Out
• MOSI: Master Out Slave In
• Mode: CS (Chip Select) oder Timeout
• Edge: Taktflanke
• Polarity: Daten-Polarität
• Width: Datenbreite (4-32 Bits)
• Order: MSB oder LSB first

Dekodierungs-Anzeige

• Label: Bus-Beschriftung
• Line: Dekodierlinie
• Format: Anzeigeformat
• Endian: Byte-Reihenfolge
• Width: Busbreiten-Anzeige

Referenz-Funktion aktivieren

Bedienung: REF

Einstellungen

• Quelle: Signal für Referenz wählen (CH1, CH2, MATH)
• Offset: Vertikale Position anpassen
• Scale: Vertikale Skalierung
• Farbe: Referenzfarbe wählen

Referenzsignal speichern

Speichert aktuelles Signal als Referenz im internen Speicher.

Bedienung: Speichern

Referenzsignal exportieren

Exportiert Referenz auf USB-Speicher oder internen Speicher.

Bedienung: Export

Referenzsignal importieren

Lädt gespeichertes Referenzsignal.

Bedienung: Import

Referenzsignal zurücksetzen

Setzt Referenz auf Standardwerte zurück.

Bedienung: Reset

Der Pass/Fail Test vergleicht das Eingangssignal mit einer definierten Maske.

Test aktivieren

Bedienung: Utility dann Pass/Fail dann Enable Test

Signalquelle einstellen

Wählen Sie den zu prüfenden Kanal.

Bedienung: Source dann Kanal wählen

Prüf-Maske einstellen

Region (Bereich)

• Screen: Gesamter Bildschirm
• Cursor: Zwischen Cursor A und B

Maskengrenzen

• X Mask: Horizontale Toleranz (in div)
• Y Mask: Vertikale Toleranz (in div)

Maske erstellen

Create erstellt Maske basierend auf aktuellem Signal und Toleranzen.

Ausgabe-Modus

Operate

• Run: Test läuft
• Stop: Test gestoppt

Output

• Fail: Ausgabe bei Fail
• Pass: Ausgabe bei Pass

Stop On Fail

Stoppt automatisch bei Fail-Ergebnis.

Aux Out

Ausgabe über BNC-Anschluss auf Rückseite.

Statistik

Zeigt Anzahl Pass, Fail und Total.

Maske speichern/laden

Masken können intern oder extern gespeichert werden.

Zeichnet Signale in Echtzeit auf und ermöglicht spätere Wiedergabe.

Bedienung: Utility dann Record

Wiedergabe-Einstellungen

Mode

• Record: Aufnahme-Modus
• Playback: Wiedergabe-Modus

Playback-Optionen

• Play: Wiedergabe starten/stoppen
• Operate: Zyklisch oder einmalig
• Interval: Zeit zwischen Frames
• Current Frame: Aktueller Frame

Aufnahme-Einstellungen

• Source: Aufnahmequelle
• End Frame: Maximale Frameanzahl (bis 60.000 optional)
• Interval: Aufnahmeintervall

Bedienung: Display

Anzeigeart

Vector (Interpolation)

Verbindet Abtastpunkte mit Linien. Besser für analoge Signale.

Dots (Punkte)

Zeigt nur Abtastpunkte. Besser für digitale Signale.

Nachleuchtzeit (Persistence)

Wie lange Signale auf dem Bildschirm sichtbar bleiben.

• Min: Minimale Nachleuchtzeit
• Definiert: 100ms bis 10s
• Infinite: Unbegrenzt (alle Erfassungen sichtbar)

Signalhelligkeit

Einstellbereich: 0% bis 100%

Standard: 60%

Rasterart

• Full: Vollständiges Raster
• Half: Nur Mittelpunkt und Rahmen
• None: Kein Raster

Rasterhelligkeit

Einstellbereich: 0% bis 100%

Menu Display Time

Zeit bis Menüs automatisch ausgeblendet werden.

• 1s, 2s, 5s, 10s, 20s
• Infinite: Nie ausblenden

Bedienung: Storage

Speicher-Typen

Intern Speichern

10 interne Speicherplätze für Setups und Traces.

1. Speichertyp wählen

   StorType

2. Intern wählen

   Intern

3. Speicherplatz wählen

   1-10

4. Speichern

   Speichern

Extern Speichern (USB)

1. USB-Speicher anschließen

   FAT32 formatiert

2. Speichertyp wählen

   StorType

3. Extern wählen

   Extern

4. Dateiname eingeben

   Optional

5. Speichern

   Speichern

Datenträgerverwaltung

Bedienung: Disk Manager

Funktionen

• New File/Folder: Neue Datei/Ordner erstellen
• Delete: Datei/Ordner löschen
• Rename: Umbenennen
• Copy: Kopieren
• Paste: Einfügen

Werkseinstellungen

Bedienung: Storage dann Default

Setzt alle Einstellungen auf Standardwerte zurück.

Bedienung: Utility

LAN Einstellungen

Bedienung: EA Einstell dann LAN Einstell

IP-Konfiguration

Netzwerkparameter

• IP Address: Geräte-IP
• Subnet Mask: Subnetzmaske
• Gateway: Standard-Gateway
• DNS: Domain Name Server

USB-Gerät Einstellungen

• Computer: Verbindung mit PC (USBTMC)
• PictBridge: Verbindung mit Drucker

Systembezogene Einstellungen

Signal Ton (Beeper)

Tastentöne ein-/ausschalten.

Sprache (Language)

Systemsprache wählen (Deutsch, Englisch, etc.).

System Informationen

Zeigt Modell, Seriennummer, Software-Version.

Vertikale Referenz

• Ground: Referenz ist Signalmasse
• Center: Referenz ist Bildschirmmitte

Power-on Recall

• Last: Letzte Einstellungen laden
• Default: Standardeinstellungen laden

Selbst-Kalibrierung

Interne Kalibrierung durchführen.

Druckereinstellung

• Invert: Farben invertieren
• Palette: Farbpalette
• Copies: Anzahl Kopien

Hilfsausgang (Aux Out)

• TrigOut: Triggersignal ausgeben
• PassFail: Pass/Fail Signal ausgeben

Optionen verwalten

Lizenzierte Optionen aktivieren/anzeigen.

Tastensperre

Bedienfeld sperren/entsperren.

Fernsteuerung über USB

1. Verbindung herstellen

   USB-Kabel mit PC verbinden

2. Treiber installieren

   RIGOL USB Treiber oder NI-VISA

3. Software starten

   Ultra Sigma oder eigene Software

4. Gerät suchen

   USB-Ressource finden

Fernsteuerung über LAN

1. LAN verbinden

   Netzwerkkabel anschließen

2. IP konfigurieren

   DHCP oder statische IP

3. VISA-Adresse

   TCPIP::IP-Adresse::INSTR

4. Verbindung testen

   Web-Interface oder Software

Web-Interface

IP-Adresse im Browser eingeben für:

• Geräteinformationen
• Netzwerkkonfiguration
• Bildschirm-Snapshot

SCPI-Befehle

Das Oszilloskop unterstützt Standard Commands for Programmable Instruments (SCPI).

Dokumentation siehe separates Programmierhandbuch.

Oszilloskop lässt sich nicht einschalten

• Netzkabel prüfen
• Netzspannung prüfen (100-240V)
• Sicherung prüfen (250V, T2A)
• Power-Taste drücken

Kein Signal auf dem Bildschirm

• Tastkopf angeschlossen?
• Kanal aktiviert?
• Vertikalskalierung passend?
• Trigger-Einstellungen prüfen
• Kopplung prüfen (nicht auf GND)

Signal instabil

• Triggerquelle korrekt?
• Triggerpegel anpassen
• Triggermodus prüfen
• Holdoff einstellen
• Bandbreitenbegrenzung versuchen

AUTO findet Signal nicht

• Frequenz größer 50 Hz?
• Amplitude größer 20 mVpp?
• Tastverhältnis größer 1%?

USB-Gerät wird nicht erkannt

• FAT32 formatiert?
• USB-Stick defekt?
• Anderen USB-Port versuchen

Messwerte falsch

• Tastkopfabschwächung korrekt eingestellt?
• Tastkopf kalibriert?
• Selbstkalibrierung durchführen

Akquisitionssystem

Vertikalsystem

Horizontalsystem

Triggersystem

Messungen

Display

Schnittstellen

• USB Host: USB 2.0 (Typ A)
• USB Device: USB 2.0 (Typ B)
• LAN: RJ45, 10/100 Mbit
• Aux Out: BNC
• Ext Trigger: BNC

Allgemein

Mitgeliefertes Zubehör

• 2x Passive Tastkopfe RP3300 (350 MHz)
• Netzkabel
• USB-Kabel
• Kurzanleitung

Optionales Zubehör

Software-Optionen

Gewährleistung

RIGOL gewährt für dieses Produkt eine Gewährleistung von 3 Jahren ab Kaufdatum.

Die Gewährleistung deckt Material- und Herstellungsfehler ab.

Nicht abgedeckt: Verschleißteile, Schäden durch unsachgemäße Handhabung.
